分享逆变器常见电路图

逆变器是一种DC to AC的变压器，它其实与转化器是一种电压逆变的过程。

逆变器转换器是将电网的交流电压转变为稳定的12V直流输出，而逆变器是将Adapter输出的12V直流电压转变为高频的高压交流电；两个部分同样都采用了用得比较多的脉宽调制（PWM）技术。其核心部分都是一个PWM集成控制器，Adapter用的是UC3842，逆变器则采用TL5001芯片。TL5001的工作电压范围3.6～40V，其内部设有一个误差放大器，一个调节器、振荡器、有死区控制的PWM发生器、低压保护回路及短路保护回路等。

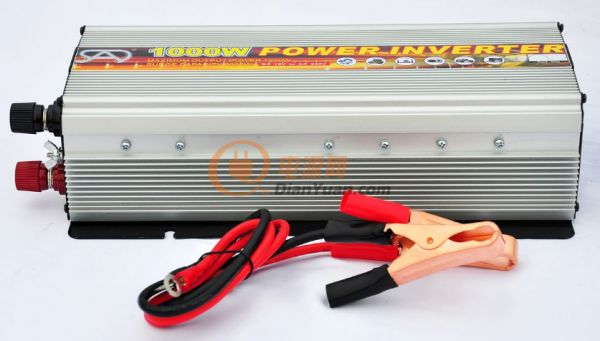

特点

1.转换效率高、启动快；

2.安全性能好：产品具备短路、过载、过/欠电压、超温5种保护功能；

3.物理性能良好：产品采用全铝质外壳，散热性能好，表面硬氧化处理，耐摩擦性能好，并可抗一定外力的挤压或碰击；

4.带负载适应性与稳定性强

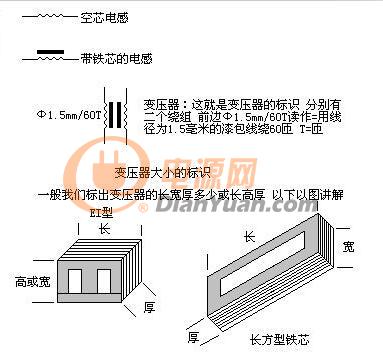

电路图的相关知识

电阻：一般没有标的直接读出，270读作270欧，有标的1K=1000欧，没标出功率大小的，一般为常见的1瓦，如220/2W读作220欧阻值2瓦的电阻，47/5W就是47欧5瓦的电阻。

电解电容：电解电容有正负之分，左边的电容就是左正右负，一般电容没有标耐压多少的一般为16伏的耐压，如有标的，举例10μF/50V读作10微法耐压为50伏的电容，47μF/450V就是47微法耐压450伏。

无极电容：无极电容一般这样标474 103 104 223 101 34，它的读法是这样的：三位数的一般前二位直接读出来，最后一位就是多少个零，474=470000pF，对于二位数的就直接读出，34=34pF。电容一般没标耐压的，一般是16伏耐压，如有标的，474/600V，后边的就是耐压600伏。

逆变器常见电路图（一）

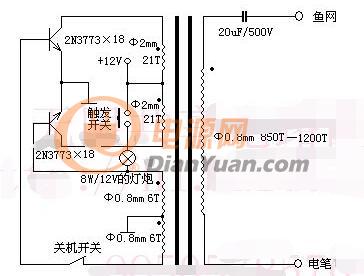

自激式电逆变器电路

本鱼机按下触发开关就开始振荡，所以没有手控，比较不方便。打开关机开关就是关机，本鱼机稳定性强，广大鱼机友做很合适。做好后，并上两个200W/220V灯泡雪白，对管的耐压高于150伏，如2SC681A，本机参数精确。

逆变器常见电路图（二）

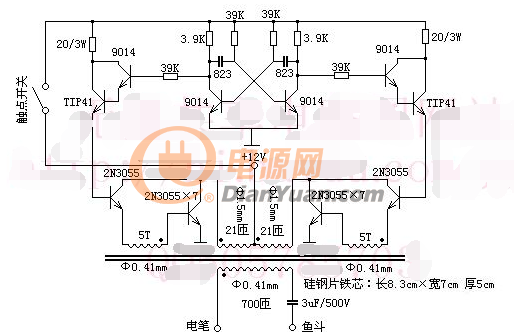

自激式电鱼机

本电路对管要求为150伏耐压以上，电路简单，很容易成功，电鱼效果也不错。

逆变器常见电路图（三）

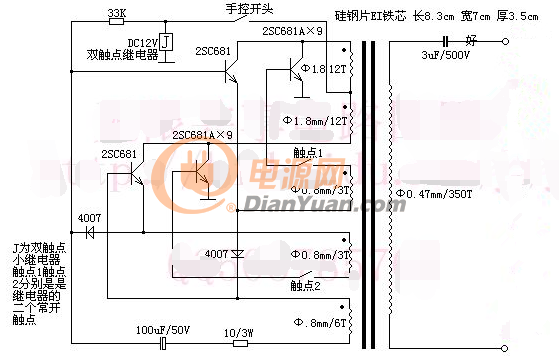

自激式电鱼机

如果做好后不起振就调换下驱动线圈AB的位置。

原理：一开始由3K电阻驱动下面的管导通，驱动线圈感应到电压6伏，A负B正，同下面的4007形成回路，驱动上面管导通，然后驱动线圈又感应到电压，B负A正通过上面的4007形成回路驱动下面的管导通，如些旋环。

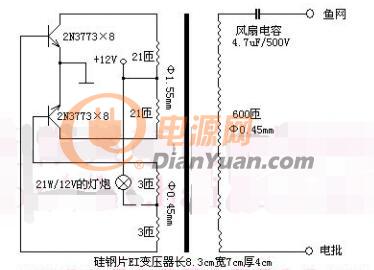

逆变器常见电路图（四）

变压器用硅钢片EI做，大小比黑白电视机电源变压器大一点，拆了重绕，一层一层地绕，用透明胶隔层，那样可以绕得很密实。也可以买个成品变压器，拆掉初级重绕就行，次级不用理（不要用3DD15D 2N3055 2N3055 2N3771 2N3772来代替2N3773）管的耐压定在160伏以上，少了很容易烧，最好用日产的带JAPAN字样的2SC681A做，一边10个。

逆变器常见电路图（五）

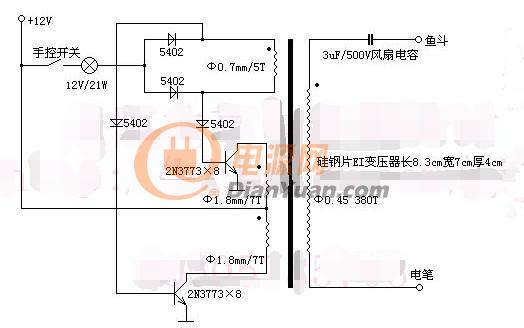

反激励自控鱼机

本机对管的耐压比较高，150伏以上为好，如果用2N3773一边10个效果会更好，如出现烧管，在两边铝板上并上2.5μF/450V风扇电容（即初级线圈的两个抽头并一个电容）

调试：本机由于变压器抽头多，相位很难弄的。我们应该在试机时在电池串一个21W/12V灯泡再接入鱼机（防烧管保护）二个3T是下沉线匝。我们可以先不接两个线圈，直接接通，通电后看鱼机起不起振。如果不起振，对调6T振荡线绕抽头即可，鱼机起振后，再接两个下沉线，相位是与它推动的线圈相位是相反的，接错负载能力会变差。

逆变器常见电路图（六）

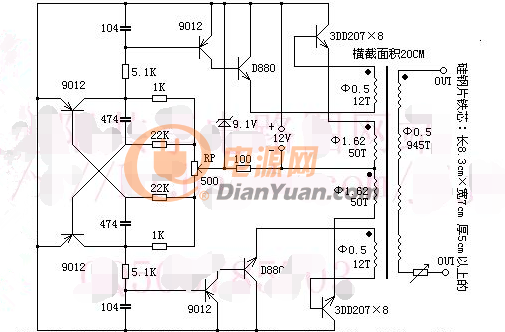

自激机鱼机

本机的负载能力很强，可以做成逆变器，输出改为480匝即可输出220伏，管建议用2N3773，不建议用2N3055，管的耐压120伏以上为佳，由于本机振荡频率过低，电鱼效果不是很好。

逆变器常见电路图（七）

实用的家用逆变器

调试：在12伏供电端串上电流表，空载开机，调节RP，使电流最小。再接上60W灯泡，调RP，使电流最小。重复空载负载调节多次，直至电流再无法调小。此时贴近变压器听，噪声应该是最小的。若没有调节平行，噪声很大，不贴耳也能听见。

用此机拉电视时，串上一个200W灯泡或加上炉丝。防止电视开机时消磁线圈电流过大而烧逆变器。如果做成鱼机，把两个474电容改为683，变压器匝数改法为50T改加20T，12T改为5T，输出改为750T。

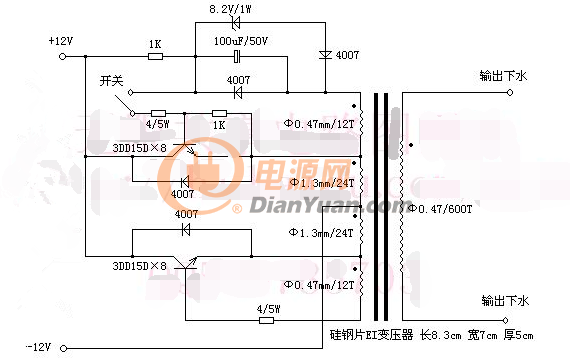

逆变器常见电路图（八）

传统多谐振荡鱼机

本机对管没有特殊要求，最好用安数大的管，用安数大的管功率就越大，如用3DD，最好一边10个。

本鱼机是传统的电鱼机电路，很容易做成功，一般的鱼机都没有两个5T和下沉线圈，它的作用是使管深度饱和，和深度截止。这可以加大鱼机的负载能力。如果没有加下沉线绕的，加了此线圈，可以明显看到鱼机大力了。凡是集成驱动的非自激的低频机都可以加，下沉线圈的匝数为电压3V，看初级匝数而定，如初级为12匝，那么一匝就是一伏，只要3匝，下沉线圈，如初级20匝，每匝0.6伏，那么下沉线圈就是5匝，不易过多，不然不按开关也起振。
