分享逆变器的简单制作方法

超级简单的逆变器制作（一）

自制低成本高效率的家用逆变器

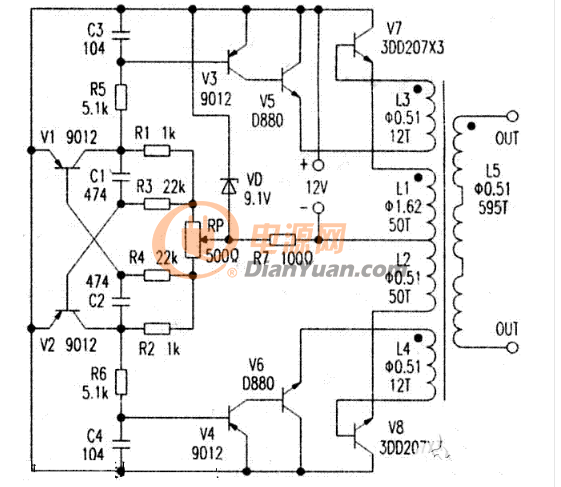

本文介绍的逆变器，电路简洁、成本低、易维护、效率高，稍有动手能力的人都能制作。它虽然不具备市售优质家用逆变器高档复杂的开关电源集成线路，场效应功率放大，但功效并不逊色。此机为准正弦波输出，空载电流小于450mA，负载能力300W以上，效率达85％以上。平时．给电风扇、照明灯泡，电烙铁供电，或串上100W的灯泡带29英寸以下的电视都绰绰有余（由于消磁线圈的原因，启动电流太大，所以要串灯泡启动，如果拔掉消磁线圈，串接的灯泡可不用），给生活和维修带来极大的方便，出现故障也不会造成电压升高、烧坏用电器。笔者使用一年多，没见出现过任何问题，电路如图所示。

工作原理：接通12V电源后，由V1，V2、R1-R4、C1、C2构成的多谐振荡器得电起振，V1、V2的集电极轮流输出接近50Hz的正极性方波．经过C3和R5、C4和R6组成的积分电路积分整形为准正弦波，再经V3、V4倒相放大后分别激励V5、V6，使末级功率管V7、V8轮流导通和截止，它们的集电极电流流经变压器初级绕组L1、L2在变压器的高压侧感应出约50Hz的准正弦波高压输出。

元件选择：本机的大多数元件都能从废旧电路板中拆下来。V5、V6用D880或C2073。V7、V8分别用三只3DD207并联而成，其参数为200V／5A／50W，也可用3DDl5D替代。可调电阻RP可从旧彩电尾板上拆用。其余电阻电容无特殊要求。线圈Ll、L2为中1.62mm的漆包线，各绕50匝。L3、L4、L5都用Φ0.53mm的漆包线，匝数分别为12、12，945。功率管配上尽可能大的散热片就行了，本机配的是宽150cm的散热片。变压器铁芯选用有效横截面积20cm2以上的，可以用足够大的废旧电瓶充电器的铁芯或功放机上的环形电源变压器铁芯，选用的是环形变压器铁芯。

制作与调试：将功率管全部装上散热片后，将其余元件全部用搭棚焊的方法焊接在功率管上，无需制作电路板。由于V1，V2及组成振荡电路的元件会因特性差异而造成V1、V2集电极输出的振荡信号幅值不一致，造成空耗过大，所以用可调电阻RP来调振荡电路的平衡。由VD、R7组成的稳压电路是保证振荡电路稳定工作的必备件，可解决由于电瓶电压下降而引起振荡电路失衡问题。试机调试时，先把RW调至中间位置，在12V供电端串上电流表，空载开机，调节RP，使电流最小，再在负载端接上60W灯泡；通电调RP，使电流最小，重复空载负载调节多次，直至电流再无法调校此时贴近变压器听，噪音应该是最小的。若没有调平衡，噪音很大，耳朵不贴近都能听到噪音。V5，V6发射极分别通过绕组L3、L4与V7、V8的基极反相相连，能加深V7、V8饱和与截止的深度．有利于提高V7、V8的效率。注意，L3、L4的相位要正确，如接错，虽然高压端也会有输出，但输出电压不高，带负载能力会很差。调试完成后可以找一个废旧电脑电源盒．把整机装入其中，还能利用它的散热风扇散热。

超级简单的逆变器制作（二）

该逆变器电路结构简单，无需特制变压器，输出波形为方波。电路使用了一块SG3524开关稳压电源控制芯片，在本电路中将其应用为方波发生器，驱动功率管完成直流到交流电的逆变过程。SG3524是双端输出式脉宽调制芯片，双列16脚直插式塑料封装（DIP-16），工作电源电压范围8V~35V。

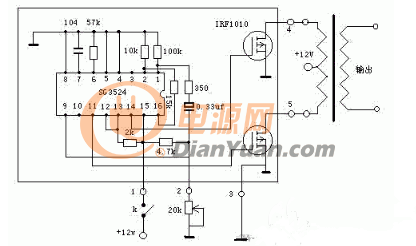

由SG3524芯片构建的逆变器电路如图所示：

电路中除SG3524外的关键元器件是场效应管和变压器，两只场效应管的选择根据需要的输出功率来定，型号要一致，若双管的输出功率达不到要求还可多只并联。变压器用一般的220V/2&TImes;12V工频变压器即可，功率也是根据实际需要决定。SG3524的方波振荡频率由6、7脚外接的电阻、电容决定，如若频率不合适可调整此RC的值。

超级简单的逆变器制作（三）

下面是使用集成电路CD4047和MOSFETIRF540一个简单的100瓦的逆变器的电路图。电路简单，成本低，甚至可以上veroboard组装。

CD4047是一款低功耗CMOS稳态/单稳态触发器IC。在这里，它是有线作为一个非稳态多谐振荡器产生两个脉冲序列0.01S是180度相位差的IC引脚10和11。销10被连接到Q1和引脚11的栅极被连接到Q2的栅极。电阻R3和R4可以防止由各自的MOSFET的IC装载。当引脚10是高Q1导通，电流流过变压器原边的上半部分的输出交流电压的正半占。当引脚11是高Q2导通，电流流过变压器的初级在相反方向的下半部分，它占的输出交流电压的负半。
